旋浆式流速仪LS300-A型便携式测算仪

LS300-A型便携式流速测算仪

LS300-A型便携式流速流量仪（简称便携式流速仪）

是为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

LS300-A型智能流量流速仪

可配套新型流速旋浆传感器,该传感器是采用先进的技术于2004年底最新研制成功，旋浆螺旋角、螺距、制作工艺和材料等都进行了重新设计，旋浆直径分别为Φ15mm和Φ12mm(旋浆反光面采用先进的电镀工艺，耐磨损，信号强)，起动流速≤1cm／s，起动流速、测速范围、线性度、同心度、率定系数和均方差等指标均较以往传感器有很大的改进和提高。流速测量范围：1～400cm／s。采样时间：1～99秒任选;

一． 便携式流速仪

该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，符合国家明渠流量测量标准，配置80度高温旋桨，是国内目前新型的便携式流速测量仪器。

．测量范围：流速0.01-4.0m/s（国内启动流量较小的流速仪表）水利普查指定流速仪

．工作深度：＜２０ｍ

．用途：适用于渠道、河口、水库测量并直接显示预定测点的水流流速

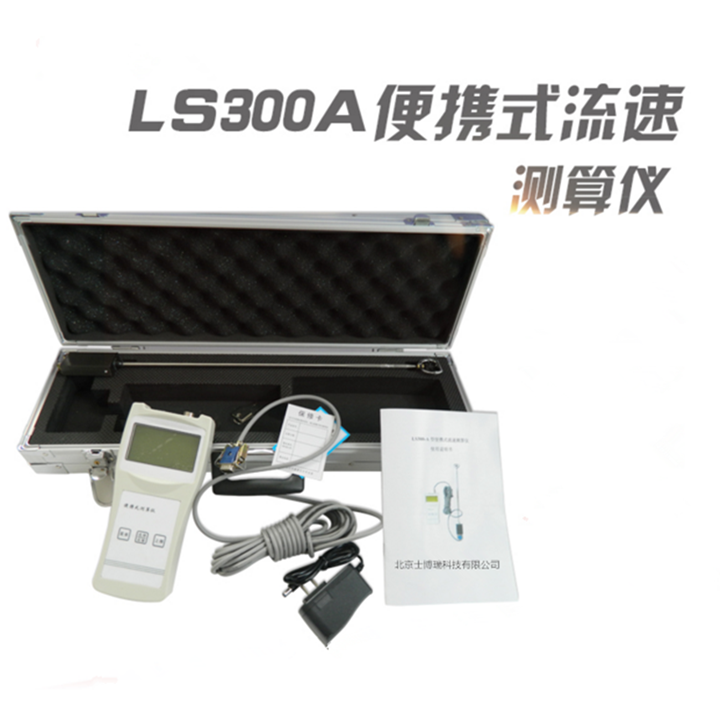

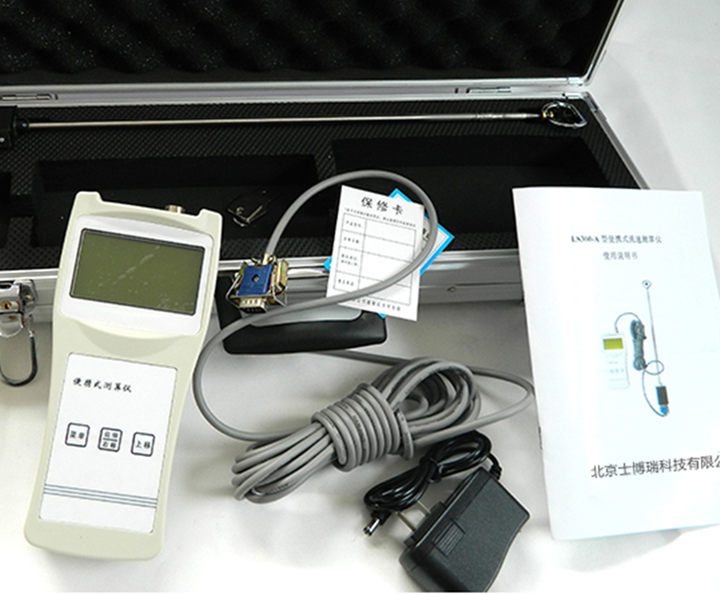

·                                 ．全套仪器：包括流速仪、显示仪和电缆

　测速范围：0.01-4.00 m/s  (可到5.00m/s)

　测流误差：≤1.5%

　显示屏：4×16位液晶显示

　测量方式：测杆定位测量

　温度范围：－20℃- 50℃

电源：DC8.4V锂离子充电电池,充满后可连续工作40小时以上.

二．测量原理：

本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量  Q＝V·S（S为断面面积）

１.流速测定：

测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计数流速

KN

V＝———————— ＋ C（m/s）

T

式中：V：测流时段内平均流速（m/s）

K：桨叶水力螺距 C：流速仪常数

T：测流历时（单位为S）N：T时段内信号数

本仪器使用时，K 、C均为常数，测流时，只要测出T和N，即可算出流速。

２．流量的计算：

流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。

三．仪器的操作使用：

正常时，插上插头开机，拔出关机，仪器电源即可通电显示上次关机时所选用流速仪参数。参数设置如图所示： 若参数与证书相同，即可进入测流。

图1.测量显示

上仪器共设3个按键：

菜单启.停上移

右移

3.1参数设置操作：

3.1.1参数设置一：查看显示屏是否与所用流速仪参数一致，若不一致，按MENU键进入设置1，通过右移键和上移键修改显示屏。如：C值为0.0150，则先操作右移键，使光标移位到C＝.0100处，按动上移键，每按一次加1，重复按动，直到光标所处位数的数值与要求值一致，即为C＝0.0150即可。

修改K值、测量时间T的方法同上，先按右移键移位，然后按上移键加数，直到正确为止。按错后可重复上述操作。

显示屏中，K与C系数请按鉴定证书的参数输入：

T表示自动测量的测量时间单位秒

3.1.2按菜单键进入设置2

显示屏中，自动为“0”符号表示自动测量，设置为“0”为自动测量，若需手动测量，应将该符号置为“1”。

显示屏中，延时3秒，表示设置完进入测量界面，3秒钟后，才开始处理自动测量。若是自动测量，仪器自动重复测次（间隔时间为延时时间）。若是手动测量，当需要测量时按启停键进行测量与停止，待读完数后，按一次启停键，即可进行下一次测量。

断面面积输出：单位为平方米 设置后可以得出截面积的流量，公式Q＝V·S（S为断面面

3.1.3版本号通讯显示通讯方式（默认无通讯）

3.2测量数据

设置参数正确后,同时按‘右移键盘+上移’即可以保存参数并返回测量状态；

进入测量状态，显示如图所示：若是自动测量，仪器在每次测量完后，自动按公式计算出流速值并显示1V=0.000M/S，固定显示3-5秒后自动重复测量，但流速值将保持显示到下一次测量结束。若是手动测量，每次测量完，待读完数后，按一次启停键，即可进行下一次测量。测量时，当第一信号到来，从显示中可见到时间T开始计时，N开始计数，当时间T到达所设置时间后，再收到一个信号时，仪器自动关闭T、N，并自动计算出流速V，待显示延时3-5秒钟后，仪器自动启动下一次测流，重复上述过程，在本次测量中，显示上的V值为上一次的流速值，便于参考和记录。
